高層気象観測データ

ここでは,Metpy Air Sounding Tutorial に基づいて高層気象観測の解析と描画を行います。高層気象観測については,ラジオゾンデによる高層気象観測を参考にしてください。

データの取得

気象庁からも,日本の高層気象観測データは取得できますが,HTMLを解析する必要があり扱いにくいので,この実習ではWyoming大学 にアーカイブされている観測データを取得して使います。まずはウェブでどのようなデータが取得できるか確認してみましょう。

Pythonで扱う場合の手順は次の通りです。

  1. requestsでサーバからデータを取得する。

  2. Beautifulsoup4でHTMLを解析する。

  3. ioで文字列をテキストストリームに変換する。

  4. pandasでデータを読み取る。

requestsは標準ライブラリではありませんが,定番のHTTPクライアントです。標準のurllibに代えて使っています。response.textを印字してみましょう。返ってくる高層観測データは<pre>タグに挟まれていることが分かります。その中身をBeautifulsoup4を使って取り出します。pandasは表形式のデータを扱います。高層観測のデータは5文字の固定幅なのでreqd_fwf()を用います。最初の5行はデータではなく不要なので飛ばします。read_fwf()は文字列ではなくファイルを読むので,標準ライブラリのioを使ってテキストをファイルストームに変換します。ファイルストリームはデータの流れであり,ファイルを開いて読むことに相当します。usecolsで残す行を指定し,namesに列の名前を指定します。

import requests
from bs4 import BeautifulSoup
import io
import pandas as pd

year, month, day, hour = 2021, 7, 10, 12 # 九州南部に大雨特別警報
ddhh = f"{day:02}{hour:02}"
#stnm=47778 # 潮岬
stnm=47827 # 鹿児島
url = f"http://weather.uwyo.edu/cgi-bin/sounding?TYPE=TEXT%3ALIST&YEAR={year}&MONTH={month:02}&FROM={ddhh}&TO={ddhh}&STNM={stnm}"
with requests.get(url) as response:
    txt = response.text
    soup = BeautifulSoup(txt, "html.parser")
    s = soup.pre.string
    f = io.StringIO(s)
    col_names = ["pressure", "height", "temperature", "dewpoint", "direction", "speed"]
    df = pd.read_fwf(f, skiprows=5, usecols=[0, 1, 2, 3, 6, 7], names=col_names)

dfを印字して中身を確認してみると1000 hPaにはデータがないようです。dropna()NaNを取り除き,番号を振り直したものを改めてdfとします。

df = df.dropna(subset=('temperature', 'dewpoint', 'direction', 'speed'), how='all').reset_index(drop=True)

データの解析

metpyには,気象の描画や計算を行う関数が集められています。まず以下で使うものをimportしておきます。

import matplotlib.pyplot as plt
from mpl_toolkits.axes_grid1.inset_locator import inset_axes

import numpy as np
import metpy.calc as mpcalc
from metpy.cbook import get_test_data
from metpy.plots import Hodograph, SkewT
from metpy.units import units

データフレームから変数を取り出し,単位を付けます。風向風速から東西風と南北風を計算します。

p = df['pressure'].values * units.hPa
T = df['temperature'].values * units.degC
Td = df['dewpoint'].values * units.degC
wind_speed = df['speed'].values * units.knots
wind_dir = df['direction'].values * units.degrees
u, v = mpcalc.wind_components(wind_speed, wind_dir)

持ち上げ凝結高度(lifting condensation level, LCL)は,乾燥断熱線に沿って気塊を持ち上げたときに相対湿度が100%になる高さです。

lcl_pressure, lcl_temperature = mpcalc.lcl(p[0], T[0], Td[0])
print(lcl_pressure, lcl_temperature)
985.6284417504579 hectopascal 22.414297127409156 degree_Celsius

parcel_prof()は与えた気圧面における上昇気塊の温度を計算します。気塊を乾燥断熱線に沿ってLCLまで上昇させた後,湿潤断熱線に沿って上昇させます。

parcel_prof = mpcalc.parcel_profile(p, T[0], Td[0]).to('degC')

matplotlibでプロット

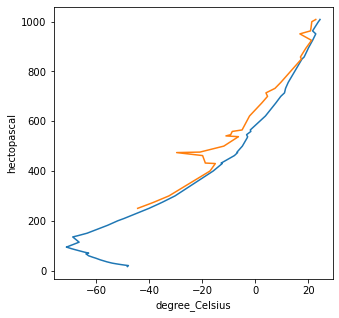

まずmatplotlibでプロットしてみます。

fig, ax = plt.subplots(figsize=(5, 5))
ax.plot(T, p)
ax.plot(Td, p)
plt.show()
_images/Upperair_15_0.png

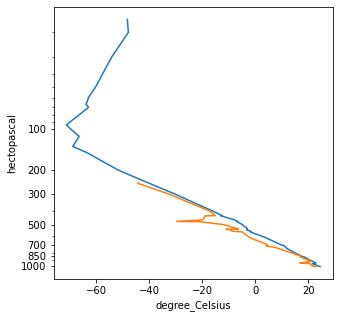

y軸を対数にし,反転させて,目盛を付けるとエマグラム(偽断熱図)に近づいてきました。エマグラムは横軸に気温,縦軸に気圧の対数を取り,乾燥断熱線や湿潤断熱線,等飽和混合比線を描いたものです。

from matplotlib.ticker import ScalarFormatter
fig, ax = plt.subplots(figsize=(5, 5))
ax.semilogy(T, p)
ax.semilogy(Td, p)
ax.set_yticks([1000, 850, 700, 500, 300, 200, 100])
ax.get_yaxis().set_major_formatter(ScalarFormatter())
ax.invert_yaxis()
_images/Upperair_17_0.png

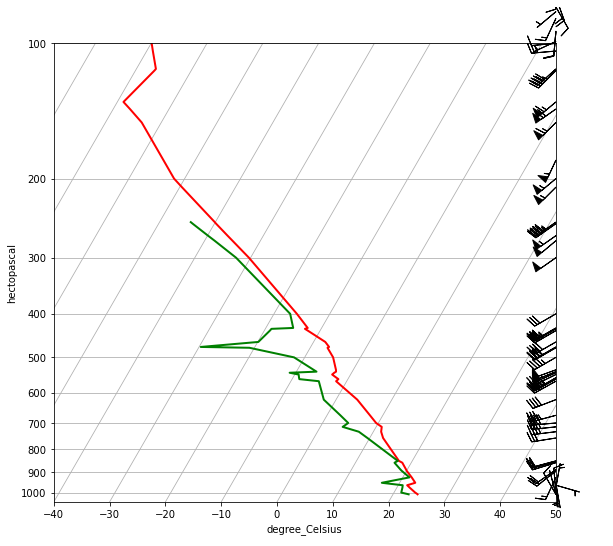

簡単なSkew-T図

Skew-T図は気温を45度傾け,縦軸に対数気圧をとったものです。気温を赤で,露点温度を緑で,風を黒の矢羽でSkew-Tに描いてみましょう。

fig = plt.figure(figsize=(9, 9))
skew = SkewT(fig)
skew.plot(p, T, 'r', linewidth=2)
skew.plot(p, Td, 'g', linewidth=2)
skew.plot_barbs(p, u, v)
plt.show()
_images/Upperair_19_0.png

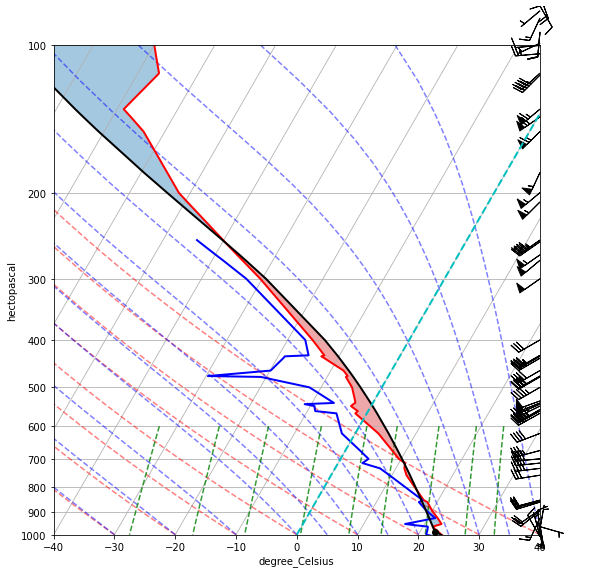

Skew-T図を完成させる

断熱線など様々な情報を追加してSkew-T図を完成させます。

  • 6, 7行目: 図の範囲を指定します。

  • 8行目: LCLを黒丸で示します。

  • 9行目: 上で計算した気塊の上昇曲線を黒で描きます。

  • 10, 11行目: 対流抑制(convective inhibition, CIN)と対流有効位置エネルギー(convective available potential energy, CAPE)をそれぞれ青,赤の陰影で示します。CAPE(CIN)は気塊の温度が気温の鉛直分布よりも高く(低く),正の(負の)浮力を持つ領域です。skew_shade_cin()に三つ目の引数dewpointを与えると,LCLの下と中立高度(気塊の浮力が0となる高度)の上の陰影は描かれません。どちらもないとエラーになることがあります。

fig = plt.figure(figsize=(9, 9))
skew = SkewT(fig)
skew.plot(p, T, 'r', linewidth=2)
skew.plot(p, Td, 'b', linewidth=2)
skew.plot_barbs(p, u, v)
skew.ax.set_ylim(1000, 100)
skew.ax.set_xlim(-40, 40)
skew.plot(lcl_pressure, lcl_temperature, 'ko', markerfacecolor='black')
skew.plot(p, parcel_prof, 'k', linewidth=2)
skew.shade_cin(p, T, parcel_prof)
skew.shade_cape(p, T, parcel_prof)
skew.ax.axvline(0, color='c', linestyle='--', linewidth=2)
skew.plot_dry_adiabats()
skew.plot_moist_adiabats()
skew.plot_mixing_lines()
plt.show()
_images/Upperair_22_0.png

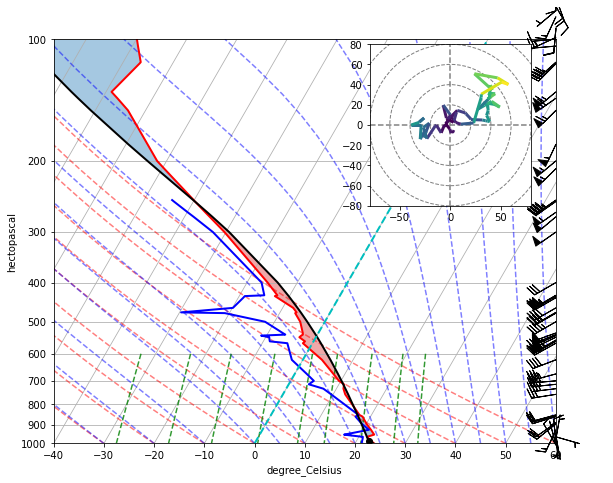

ホドグラフの追加

ホドグラフは風の鉛直分布を極座標で表したものです。風は原点からのベクトルで表されます。縦軸からの角度は風向,原点からの距離は風速を表しています。ホドグラフは,ベクトルの先端を繋いで描かれます。

fig = plt.figure(figsize=(9, 9))
skew = SkewT(fig)
skew.plot(p, T, 'r', linewidth=2)
skew.plot(p, Td, 'b', linewidth=2)
skew.plot_barbs(p, u, v)
skew.ax.set_ylim(1000, 100)
skew.ax.set_xlim(-40, 60)
skew.plot(lcl_pressure, lcl_temperature, 'ko', markerfacecolor='black')
skew.plot(p, parcel_prof, 'k', linewidth=2)
skew.shade_cin(p, T, parcel_prof)
skew.shade_cape(p, T, parcel_prof)
skew.ax.axvline(0, color='c', linestyle='--', linewidth=2)
skew.plot_dry_adiabats()
skew.plot_moist_adiabats()
skew.plot_mixing_lines()

ax_hod = inset_axes(skew.ax, '40%', '40%', loc=1)
h = Hodograph(ax_hod, component_range=80)
h.add_grid(increment=20)
h.plot_colormapped(u, v, wind_speed)
plt.show()
_images/Upperair_24_0.png
